Höchste Sicherheit im Maschinenbau

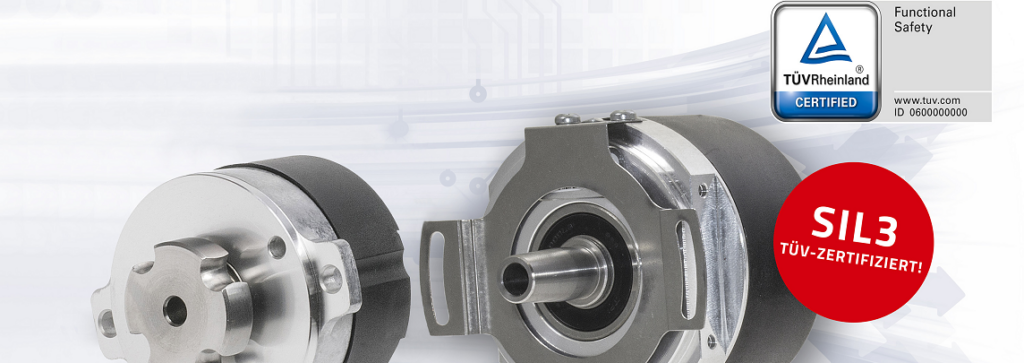

Die Funktionale Sicherheit steht bei der Entwicklung neuer Maschinen ganz oben auf der Agenda. Mit den Absolutwertgebern der Serien ACURO AD37, AD58 und AM34 von Hengstler erfüllen Hersteller höchste Anforderungen: Diese Geber sind wahlweise mit SIL2 (PLd) und SIL3 (PLe) erhältlich. Der ACURO AM34 benötigt zudem sehr wenig Bauraum und ermöglicht dadurch die Konstruktion sehr kompakter Antriebe.

Maschinen sind heute meist modular aufgebaut, damit sie schnell an sich verändernde Produktionsbedingungen angepasst werden können. Dieser Aufbau verträgt sich allerdings nicht mit herkömmlichen Safety-Maßnahmen wie z. B. starren Sicherheitszäunen. Damit diese Zäune wegfallen können, müssen die übrigen Komponenten einer Anlage eine möglichst hohe funktionale Sicherheit aufweisen. Die Absolutwertgeber der Serien ACURO AD37, AD58 und AM34 erfüllen diese Bedingung optimal, denn sie sind optional mit den Sicherheitsintegritätsleveln SIL2 (PLd) und SIL3 (PLe) lieferbar (nach EN ISO 13849).

Die Drehgeber selbst weisen ebenfalls eine hohe Funktionale Sicherheit auf: Sie wurden speziell für den Einsatz mit ACURO link konzipiert und sind zudem redundant ausgeführt, da die Signale über zwei voneinander getrennte Kanäle synchron übertragen werden. Fällt einer der Kanäle aus, greift die übergeordnete Steuerung auf den zweiten Kanal zu. Ein zusätzliches Safety-Feature der Drehgeber sind die Diagnose-Tools: Sie ermöglichen der Steuerung bei einem Übertragungsfehler den sicheren Weiterbetrieb des Servomotors.

Der ACURO AD58S ist zusätzlich zur ACURO link-Schnittstelle von Hengstler mit dem DRIVE-CLiQ-Interface von Siemens ausgestattet. Der optische Absolutwertgeber eignet sich mit einer Auflösung von 12…22 Bit (ST), 12 Bit (MT) und einer Drehzahl von 10.000 min^-1 im Dauerbetrieb besonders für anspruchsvolle Anwendungen wie CNC-Maschinen und Präzisionspositioniersysteme. Mit einer absoluten Genauigkeit von ±35 Winkelsekunden und einer Wiederholgenauigkeit von ± 7 Winkelsekunden ist auch der ACURO AD37 prädestiniert für hochdynamische sicherheitskritische Motion Control-Applikationen. Da die Welle des Drehgebers nicht wie bei herkömmlichen Drehgebern direkt mit der Motorwelle verbunden ist, sondern über eine Kupplungsnabe, kann der Motor mit sehr hohen Drehzahlen betrieben werden (12.000 min^-1).

Quelle: www.hengstler.com
